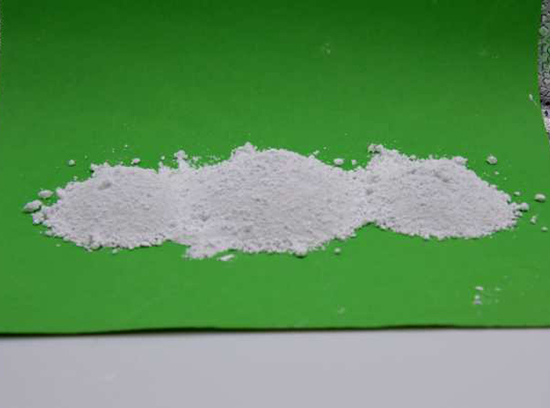

微細電氣石粉體可以作為駐極體材料使用。駐極體是指具有長期儲存電荷功能的電解質材料。駐極方法主要有靜電紡絲法、電暈充電法、摩擦起電法、熱極化法、低能電子束轟擊法等。電氣石駐極體材料采用電暈充電法使纖維帶上一定數量的電荷，賦予靜電過濾功能。

　　提高駐極體材料電荷儲存能力的途徑有兩種方法：

　　1、通過提高材料的結晶度和機械變形，使材料的結構發(fā)生變化，形成細長的孔洞通道阻止電荷漂移。

　　2、通過引入具有電荷存儲性能的添加劑來產生電荷陷阱捕獲電荷。

　　非極性材料制成的駐極體的極化主要由空間電荷所引起。有兩種類型的空間電荷：一種稱為同號電荷，另一種稱為異號電荷。前者歸因于電介質和電極間存在電導或在強電場作用下在電介質表面附近出現(xiàn)電擊穿，使電極對電介質發(fā)生電荷注入；這樣注入的空間電荷的極性與相鄰電極相同。異號電荷的極性則與相鄰電極相反，這主要歸因于電介質中電荷的分離和捕獲。極性電介質中的偶極子取向形成的駐極體電荷是另一類型的異號電荷。

　　加入電氣石微粒能有效改善駐極效益，過濾效率增加，過濾阻力降低，纖維表面電荷密度增加，纖網貯存電荷能力也增強。加入6%的電氣石駐極綜合效果較好。太多駐極材料反而會增加載流子的移動中和現(xiàn)象。

　　熔噴靜電駐極的工藝是事先在PP聚丙烯聚合物中加入電氣石、二氧化硅、磷酸鋯等無機材料，然后在卷布前通過靜電發(fā)生器針狀電極電壓5-10KV一組或多組電暈放電的方式對熔噴材料帶上電荷，施加高壓時針尖下方的空氣產生電暈電離，產生局部擊穿放電，載流子通過電場的作用，而沉積到熔噴布表面，一部分載流子會深入表層被駐極母粒的陷阱捕獲，從而使熔噴布成為駐極體過濾材料。
